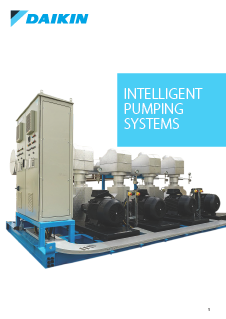

Daikin Pumping skids
PDF | 4.28MB
الفوائد
› تصميمات متعددة الاستخدامات
› بنية عالية الجودة
› تركيب مبسط مع عدد أقل من العمال في الموقع
أنظمة ضخ مثالية لدارات المياه المبردة و مياه المكثفات

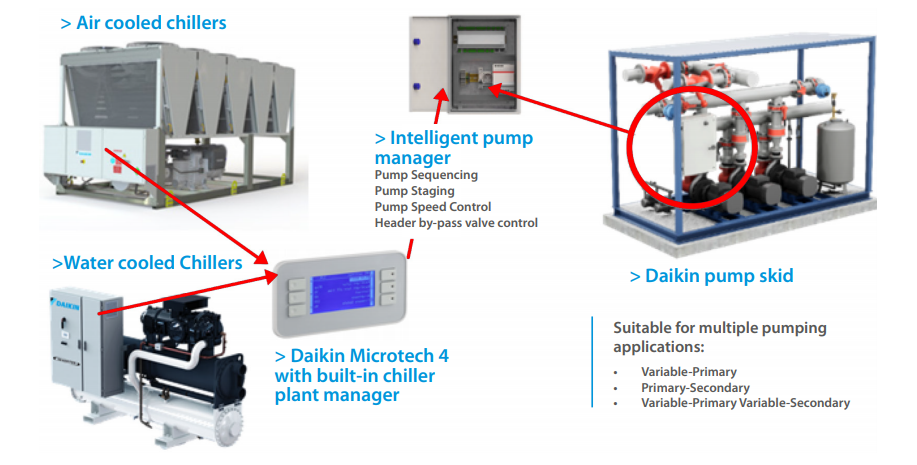

واجهة مباشرة مع إدارة المحطة المضمّنة في المبرد. مسؤولية في نقطة واحدة عن المبردات + أدوات التحكم + المضخات مدعومة بضمان Daikin وشبكة الخدمة.
الفوائد
1. وصلة كهربائية واحدة
2. تركيب، بدء تشغيل وتسليم مبسّط.
3. مساحة صغيرة
4. أدوات تحكم وأجهزة متكاملة
5. قابل للتكيف بشكل كامل مع تطبيقك
يشمل التصميم القياسي:
1. مضخات شفط نهائية مثبتة على قاعدة
2. نظام التحكم Daikin Intelligent Pump Manager
3. ناشرات الشفط
4. صمامات ثلاثية
5. مقاييس يدوية
6. رأس تفريغ عام للمضخة
7. رأس شفط عام للمضخة
8. عروات رفع
معلومات تقنية
يتم تجميع كافة حزم منصات Daikin على قاعدة فولاذية مع حلوية أو بدونها. وتصل إلى الموقع مسبقة التوصيل، وقد تم تمديد أنابيبها مسبقاً، وتم تسليمها مسبقاً، مما يحد من تحديات الجدولة وتجاوزات التكلفة للنظام الذي يتم بناؤه في الموقع.
| شروط النظام | النطاق |
| رأس النظام (بار) | 3 إلى 6 |
| معدل تدفق النظام (ليتر في الثانية) | ما يصل إلى 380 |
| عدد المضخات | 2 إلى 5 |
| قوة المحرك (كيلو واط) | 10 إلى 200 |
| مكونات اختيارية |
| مضخات عمودية مضمنة أو مجزأة في غلاف |
| محركات قيادة متغيرة التردد (VFD) |
| توزيع الطاقة |
| برنامج إدارة المضخة الذكية والأجهزة |
| فاصل الهواء |
| وحدة الضغط |
| خزان التوسيع |
| ناشرات الشفط |
| صمامات الفحص |
| وحدة تزويد بوعاء كيميائي |
| وحدة التزويد بالغليكول |
| خزان عازل |
| مبادل حراري صفائحي |
| قاعدة العطالة |
| العازل |
| الكسوة |

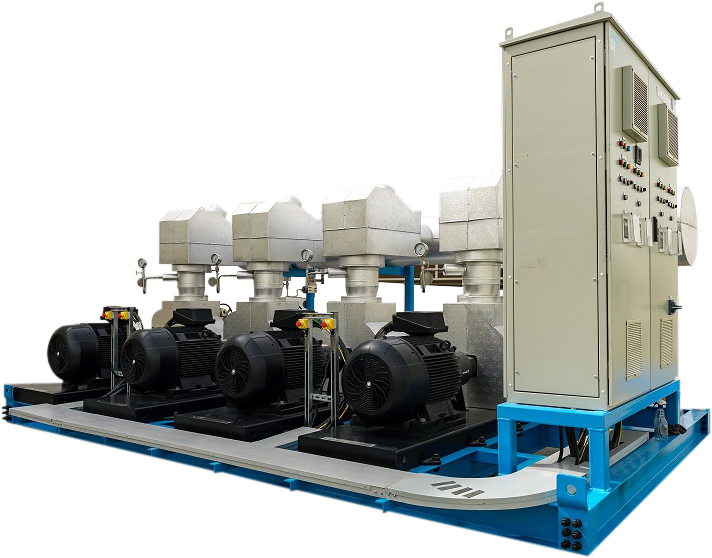

حزمة منصة ضخ قياسية

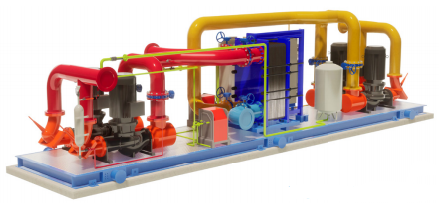

حزمة منصة ضخ مع / خيارات مكونات اختيارية
أبعاد مجموعة المنصة
*الأبعاد المعروضة لأنظمة مجموعات المنصات القياسية
- أنظمة بمضختين
- أنظمة بـ 3 مضخات
- أنظمة بـ 4 مضخات
| حجم الرأس (مم) | طول (م) | عرض (م) | ارتفاع (م) |
| 150 | 2.1 | 2.6 | 2.3 |
| 200 | 2.1 | 2.6 | 2.3 |
| 250 | 2.5 | 2.7 | 2.5 |
| 300 | 2.5 | 3.3 | 2.5 |
| حجم الرأس (مم) | طول (م) | عرض (م) | ارتفاع (م) |
| 200 | 3 | 2.6 | 2.3 |
| 250 | 3.5 | 2.6 | 2.3 |
| 300 | 3.7 | 2.7 | 2.5 |
| 350 | 3.7 | 2.7 | 2.5 |
| 400 | 3.7 | 3.3 | 2.5 |
| حجم الرأس (مم) | طول (م) | عرض (م) | ارتفاع (م) |
| 250 | 4 | 2.6 | 2.3 |
| 300 | 4.5 | 2.6 | 2.3 |
| 350 | 4.5 | 2.6 | 2.3 |
| 400 | 4.9 | 2.7 | 2.5 |
| 450 | 4.9 | 3.3 | 2.5 |
الأنواع

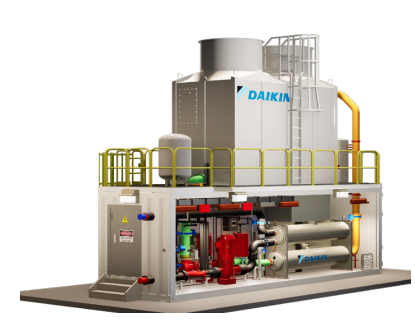

مجموعات منصات محطات نقل الطاقة

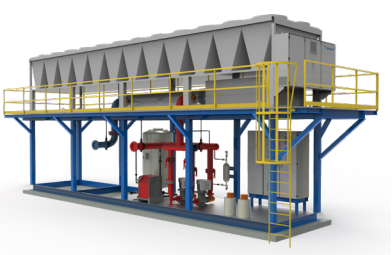

مجموعة منصة مبرّد تبريد هوائي
مجموعات منصات ضخ

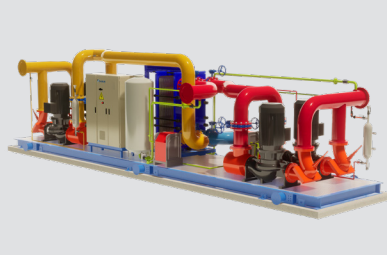

مجموعة منصة تدفئة/تبريد عملياتي
